El Servicio Geológico Colombiano desde el año 2012 ha adelantado la adquisición sistemática de información geofísica de magnetometría y gamma espectrometría compilando, hasta el año 2020, diecisiete (17) bloques que cubren aproximadamente 545.000 kilómetros cuadrados del territorio Colombiano, distribuidos en el área Caribe, Andina (Norte y Central) y la zona de la Amazonia y Orinoquia.

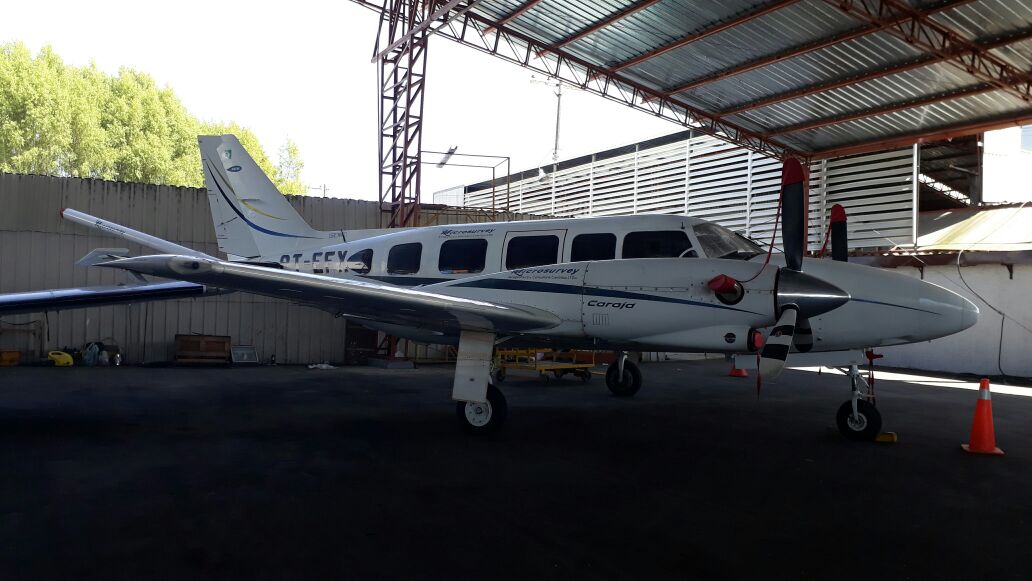

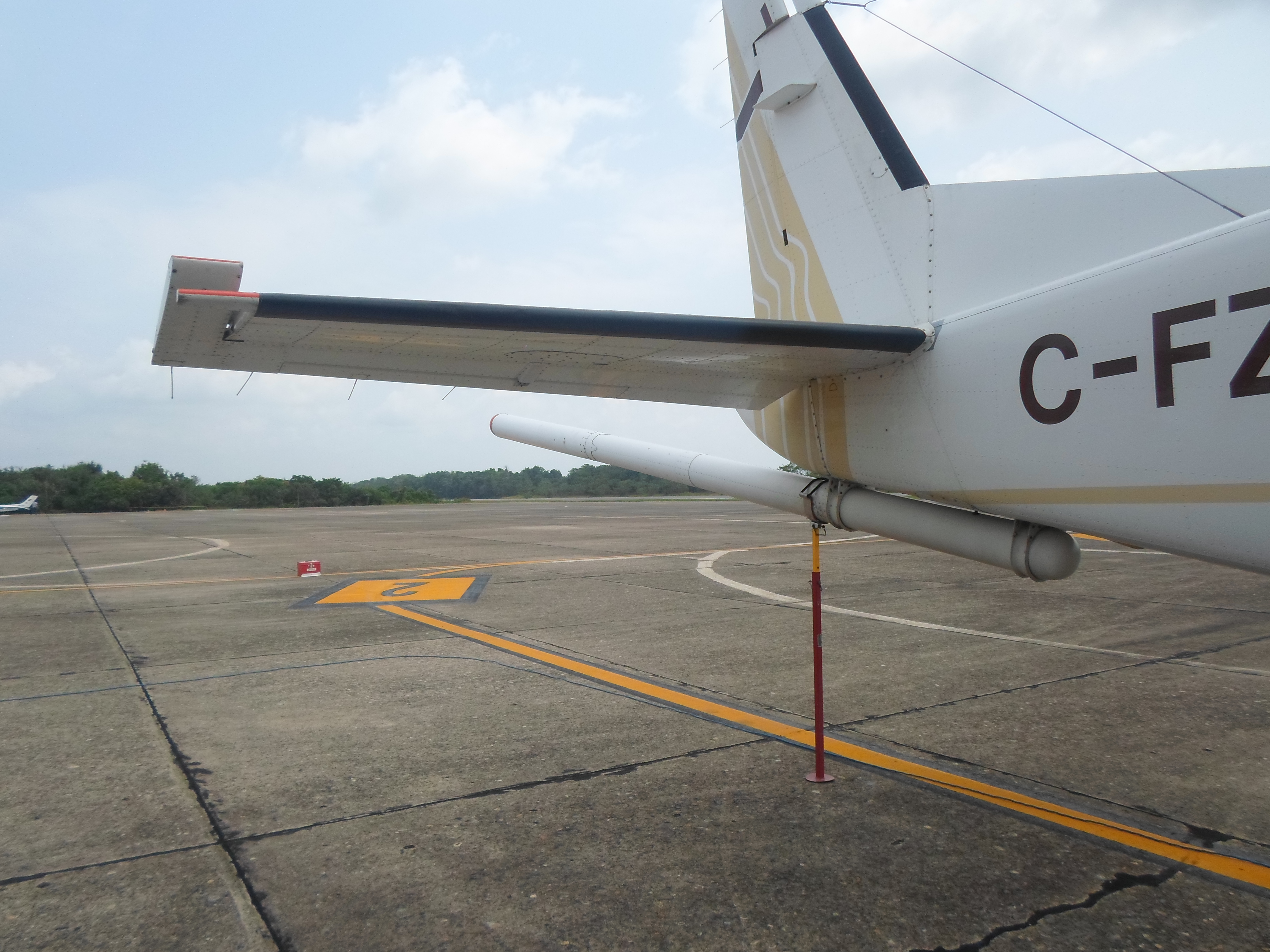

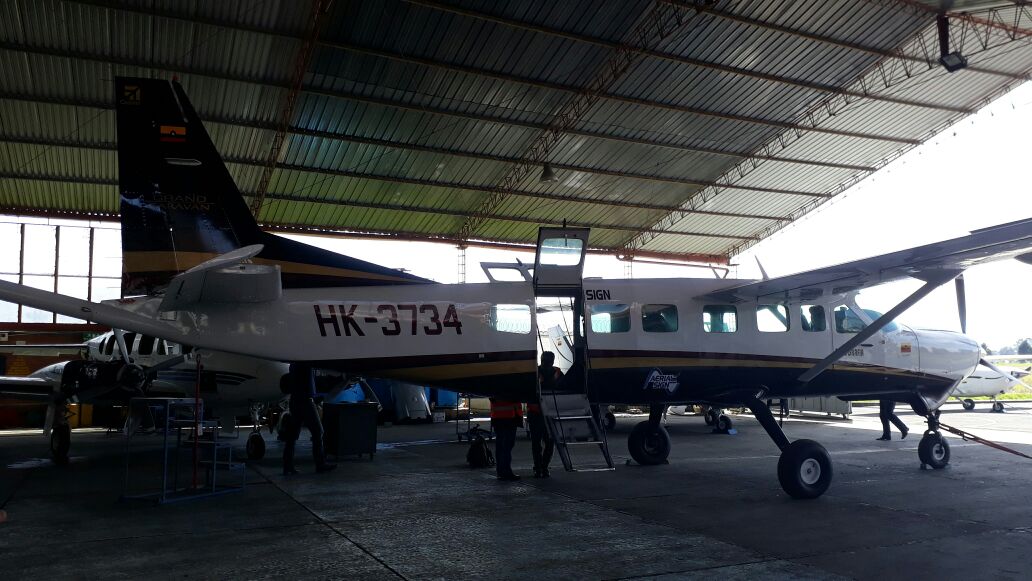

La información geofísica fue levantada mediante plataforma aerotransportada (aviones) y comprende más de 900.000 kilómetros lineales de información de vuelos en los que se midieron simultáneamente la magnitud del campo magnético total cada 7 a 9 metros y la intensidad de la radiación natural gamma proveniente del suelo cada 70 a 90 metros, con una altura aproximada de 100 metros sobre el nivel del suelo.

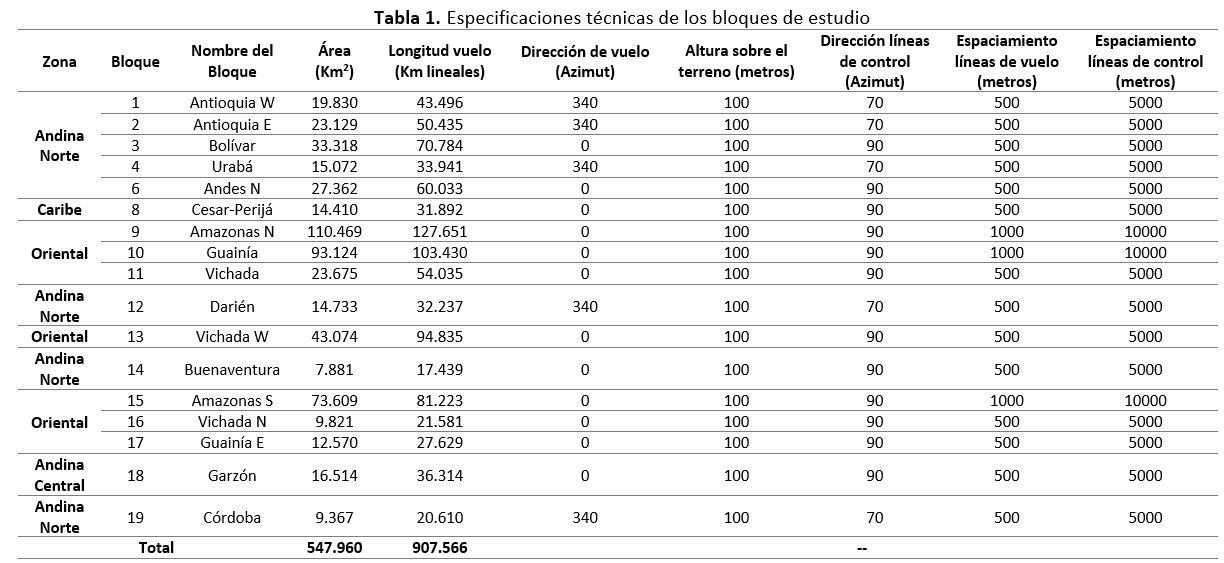

El cubrimiento del terreno se realizó en líneas de vuelo paralelas separadas entre sí 500 o 1.000 metros, cruzadas a su vez por líneas de control perpendiculares separadas entre 5.000 a 10.000 metros. Esta información fue compilada, integrada y procesada para la generación de coberturas temáticas (cuadriculas) con una resolución espacial de 125 metros para las zonas Caribe y Andina (Norte y Central) y de 250 metros para las zonas de la Amazonia y Orinoquia.
Cualquier requerimiento de Información Geofísica será recibido al correo electrónico:
Suministro-info-geofisica-geoquimica@sgc.gov.co
Para conocer el procedimiento, remitase a la última sección de esta página nombrada: Solicitud de información Geofísica disponible
El cubrimiento del terreno se realizó en líneas de vuelo paralelas separadas entre sí 500 o 1.000 metros, cruzadas a su vez por líneas de control perpendiculares separadas entre 5.000 a 10.000 metros. Esta información fue compilada, integrada y procesada para la generación de coberturas temáticas (cuadrículas) con una resolución espacial de 125 metros para las zonas Caribe y Andina (Norte y Central) y de 250 metros para las zonas de la Amazonia y Orinoquia.

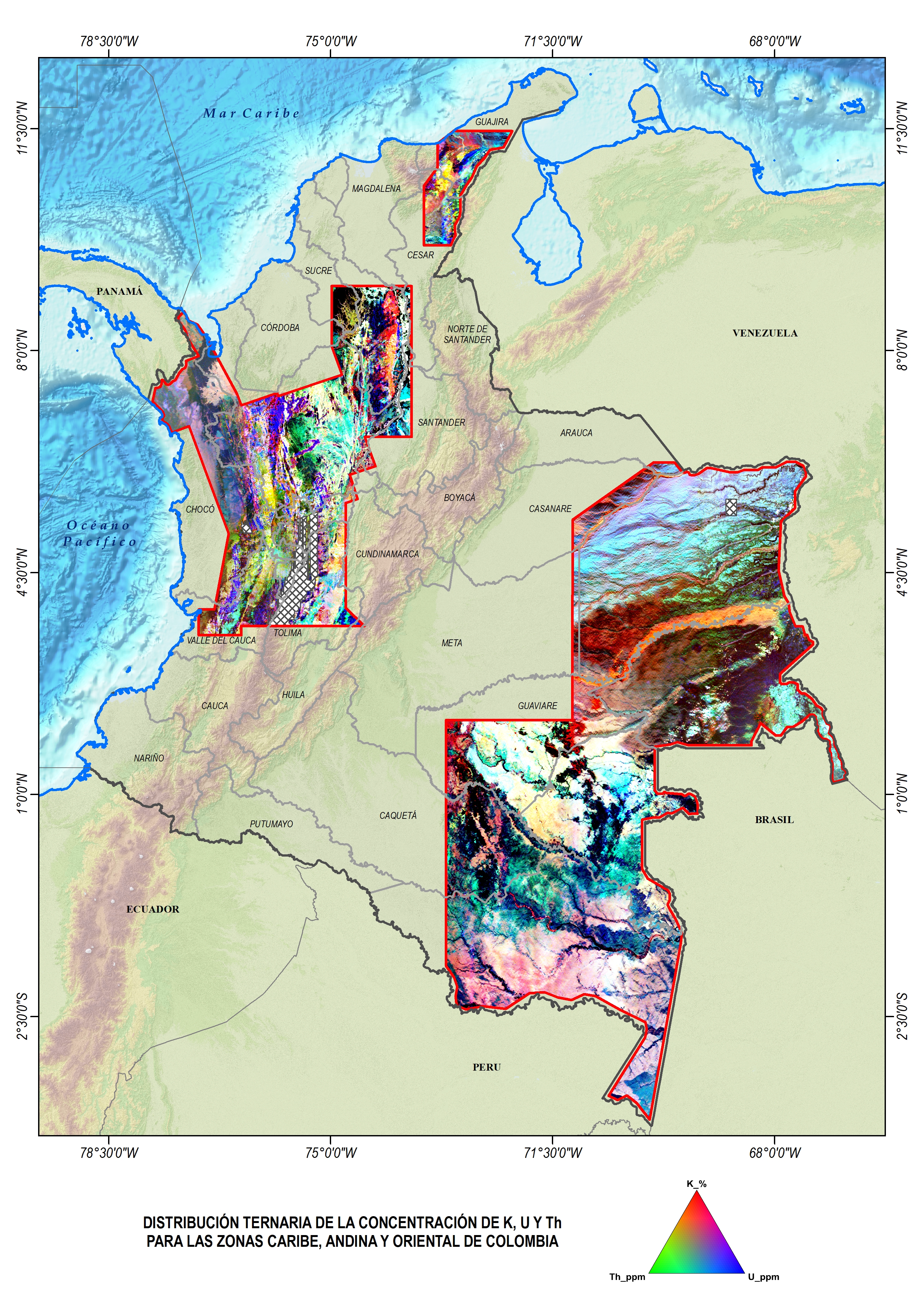

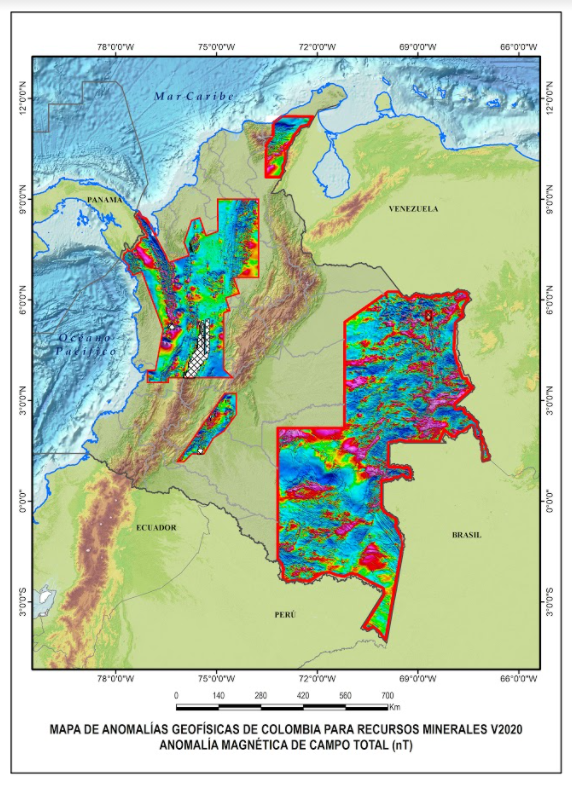

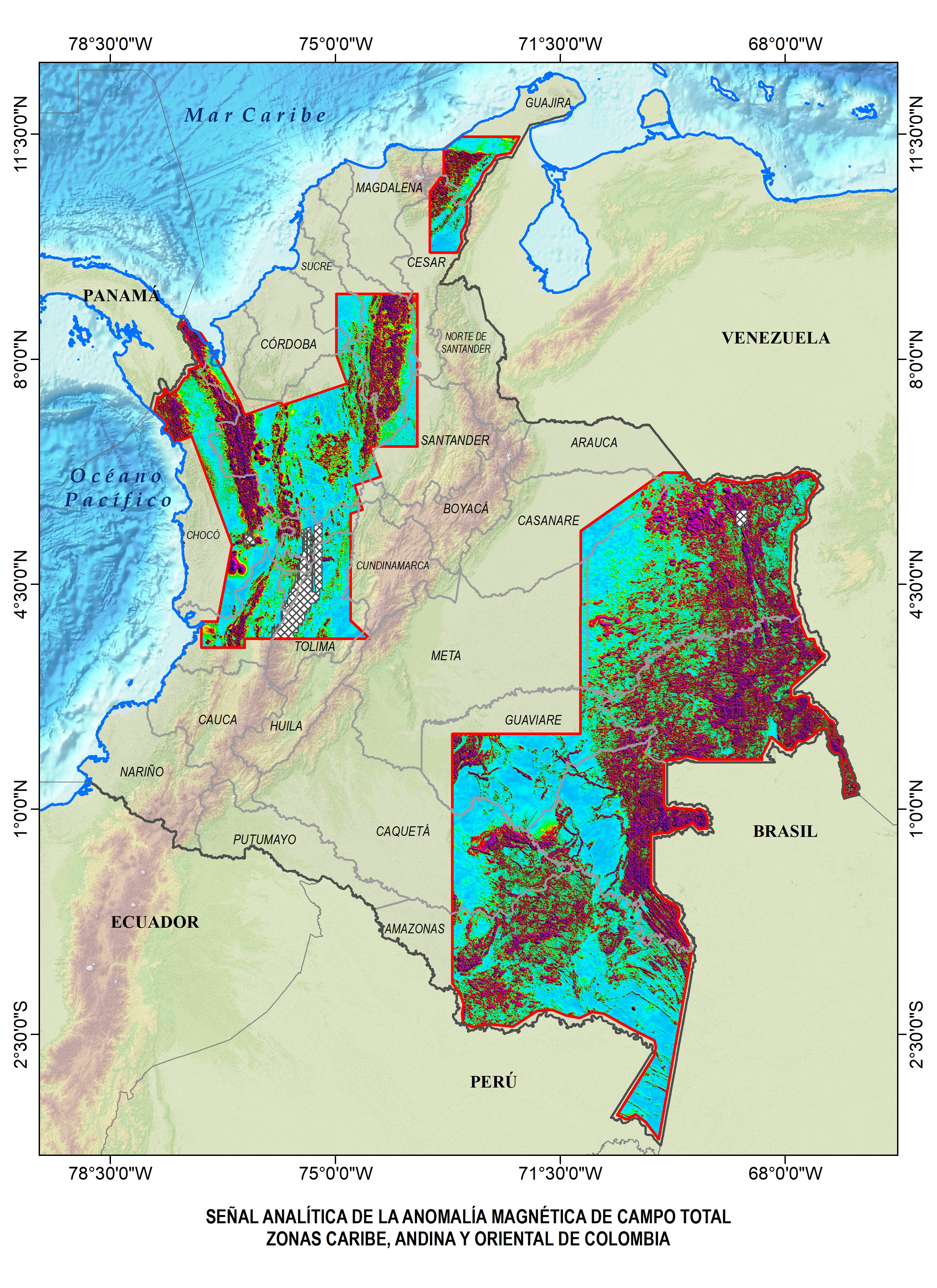

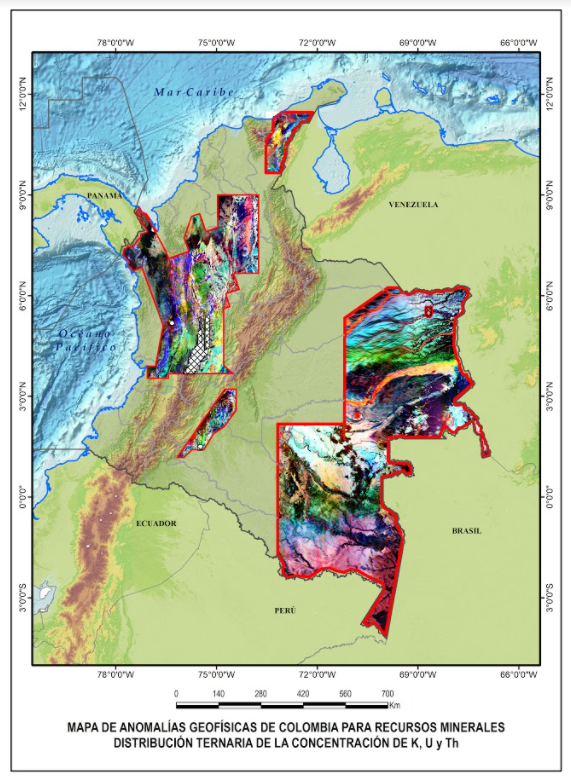

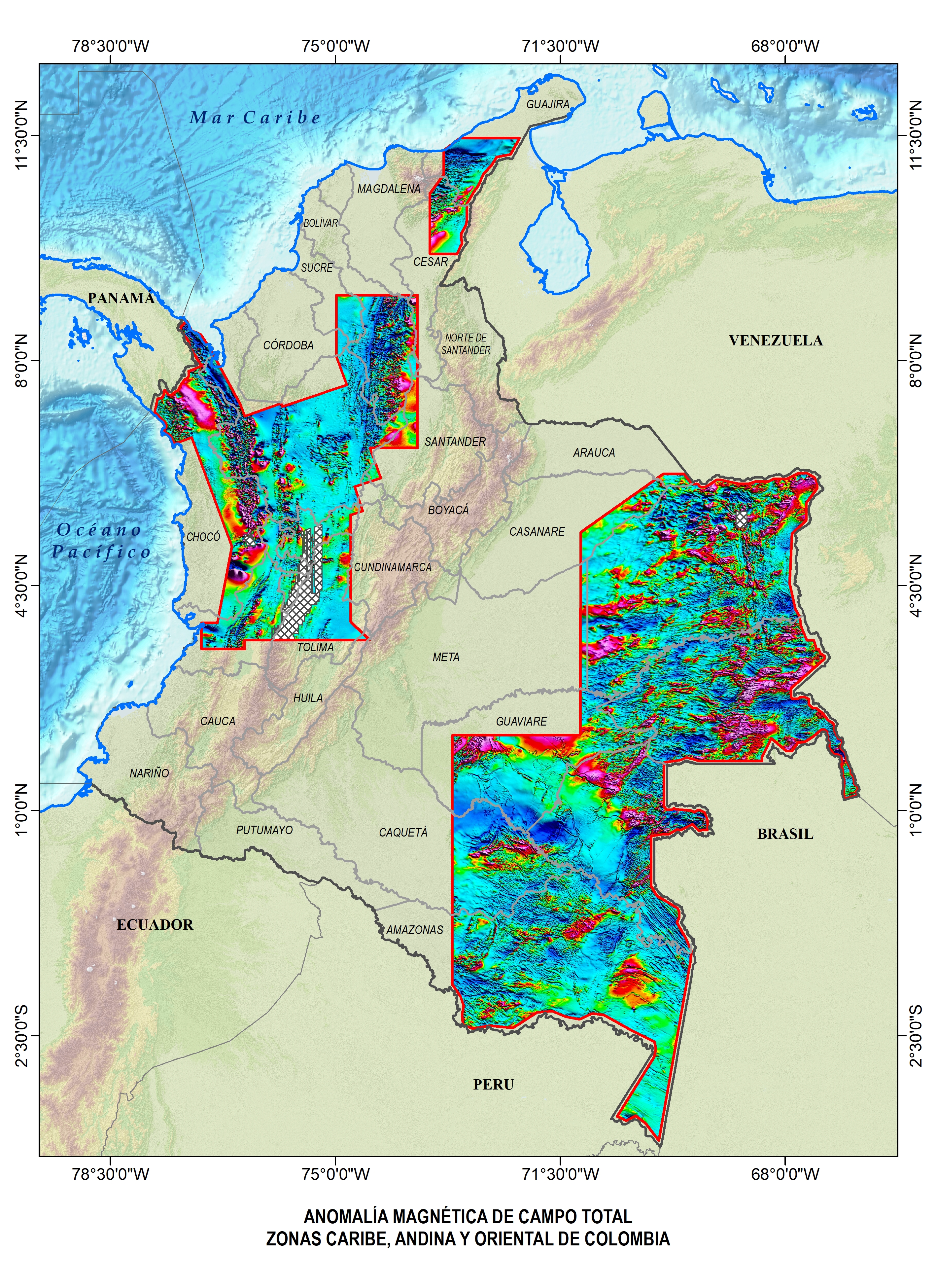

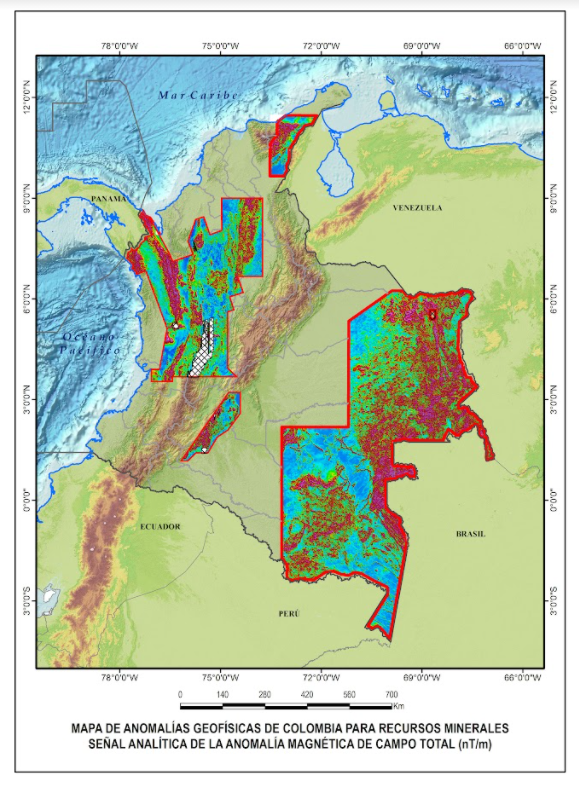

La información geofísica adquirida es procesada e integrada y se presenta en cuatro coberturas de información: Mapa de Anomalía Magnética de Campo Total, Mapa de Señal Analítica de la Anomalía Magnética de Campo Total y Mapa Radiométrico de Distribución Ternaria de la concentración de uranio, torio y potasio.

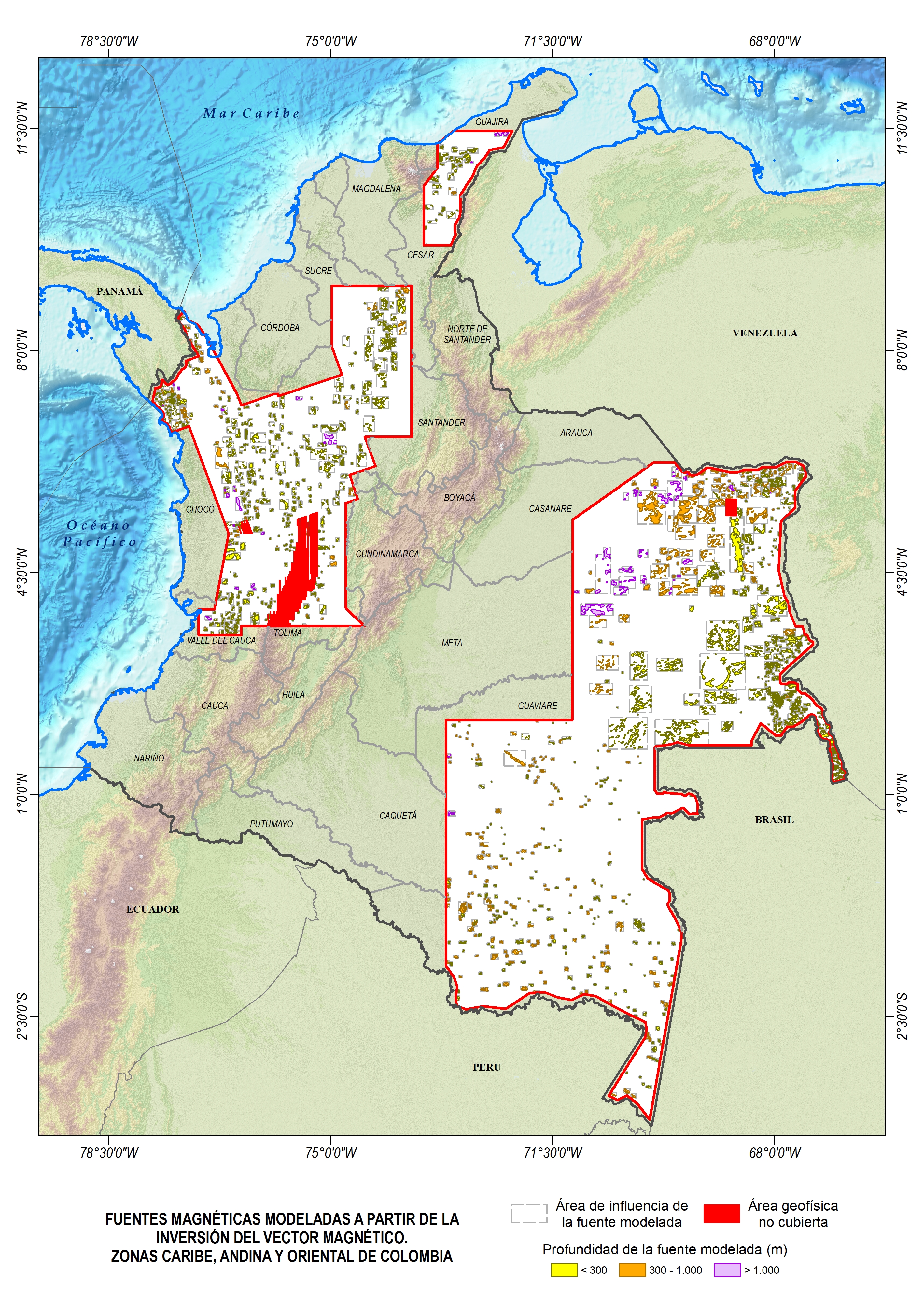

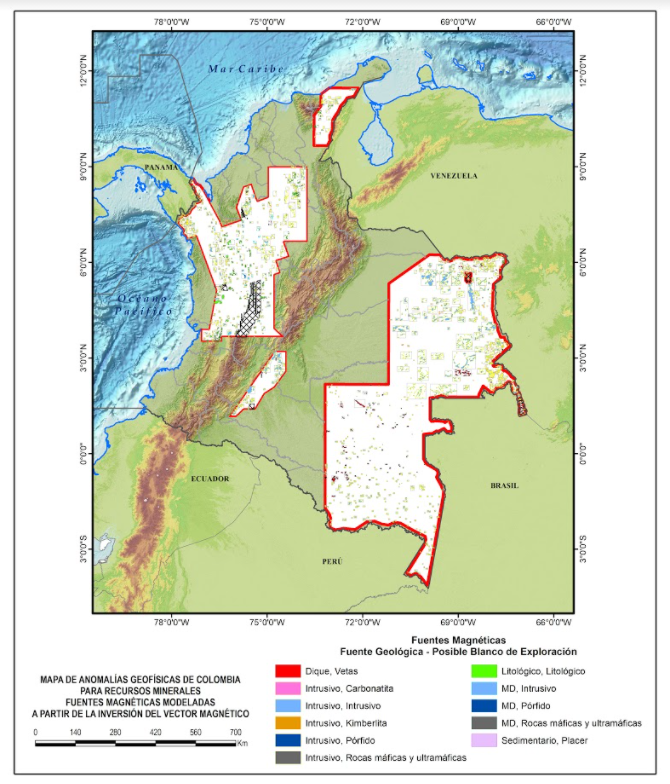

Adicionalmente, se realiza interpretación de la información mediante la identificación y selección de anomalías magnetométricas de interés para las cuales se realiza procesamiento detallado y modelamiento 3D mediante la inversión del vector magnético –MVI- (Ellis, Wet, & Macleod, 2012) en la herramienta VOXI del software Oasis Montaj de Geosoft. Como producto de este procesamiento se elabora el Mapa de fuentes magnéticas modeladas a partir de la inversión del vector magnético, que representa la proyección en superficie de los cuerpos magnéticos resultantes del modelamiento y contiene información sobre la profundidad, susceptibilidad magnética e interpretación de la posible fuente geológica/blanco de exploración para cada una de ellas.
Todos los productos pueden ser consultados en el Motor Integrado de Información Geocientífica (MIIG) y la versión 2020 en el Geoportal del SGC.
Mapa de Anomalías Geofísicas de Colombia para Recursos Minerales. Versión Año 2018.
La información geofísica aerotransportada disponible en el Servicio Geológico Colombiano consta de dos tipos de información a suministrar:
- Información relacionada en Bases de Datos: Se suministra en formato GDB (Software Geosoft), XYZ o CSV
- Imágenes Georreferenciadas: Se suministra en formato Geotiff (600 dpi), GRD (600 dpi) o KMZ (Google Earth)
Para acceder a esta información se le recomienda al interesado adjuntar cobertura georreferenciada (Shapefile) con el polígono del área solicitada y/o listado de coordenadas (csv o Excel), detallando si son coordenadas geográficas o planas: En ambos casos sistema de referencia y en coordenadas planas origen (UTM / Datum Magna – Datum Bogotá).
El proceso de adquisición se realiza mediante una solicitud dirigida al Servicio Geológico Colombiano siguiendo el proceso que se describe a continuación:
Paso a paso
1. Consultar la Guía para Solicitud de Información Geofísica
El usuario interno (colaborador del SGC) o externo debe consultar la Guía para solicitud de Información Geofísica, donde se describen los lineamientos y restricciones para tener acceso a la información geofísica disponible.
2. Consultar el visor geográfico en donde se encuentras las capas y la información asociada con la temática de Geofísica
El usuario debe fundamentar su solicitud en la información provista por el visor de ubicación de muestras. Link al visor Geográfico
3. Diligenciar el Formato de solicitud
Descargue el formato de solicitud de información Geofísica y remítalo al correo electrónico:
Suministro-info-geofisica-geoquimica@sgc.gov.co
Luego de consultar en el visor geográfico la información existente, (usuarios internos y externos al SGC), se debe diligenciar completamente y con información veraz, los datos requeridos en el formato de solicitud correspondiente:
FORMATOS
El usuario debe asegurarse de que el formato de solicitud de información contiene la información mínima, sobre la cual el SGC alistará y hará entrega de la información disponible:
i) Área de Interés
ii) Base de Datos o imágenes georreferenciadas
4. Estudio de la solicitud por parte del SGC y generación de costos asociados
El SGC hará un estudio de la solicitud realizada y definirá:
- Disponibilidad de la información solicitada (libre, clasificada, reservada, otra).
- Condiciones de entrega: completitud
- Costos de la consolidación de la información.
- Tiempo de entrega de los resultados.
5. Concertación del servicio entre el SGC y el usuario interno o externo
El SGC informará al usuario interno o externo mediante correo electrónico, los resultados del estudio de la solicitud en términos de la disponibilidad de la información, costos de la consulta y tiempos de respuesta.
6. Formalización del pago por la información solicitada
El usuario debe aceptar las condiciones de la entidad para entrega de información geofísica y pagar el costo generado por la solicitud de acuerdo con el costo informado por la entidad. El Servicio Geológico Colombiano pone a disposición del usuario los canales de pago, según las políticas establecidas por la oficina de tesorería de la institución.
Costo generado por la consulta: La información solicitada tiene un costo que debe asumir el solicitante, el cual corresponde a los gastos generados sólo en el alistamiento de la misma (recursos tecnológicos y humanos). El costo dependerá de la cantidad y de la calidad de la información disponible. En ningún caso, el costo corresponde a los gastos operativos relacionados en las labores técnicas en la toma de los datos.
7. Entrega de información al usuario
El SGC hará la entrega de la información solicitada haciendo uso de los canales electrónicos disponibles como el correo electrónico, links que habilitan las descargas o similares.
