 Redes de monitoreo

Redes de monitoreo sísmico Volcán Cumbal

Red de sísmica y estación de infrasonido en el volcán Cumbal

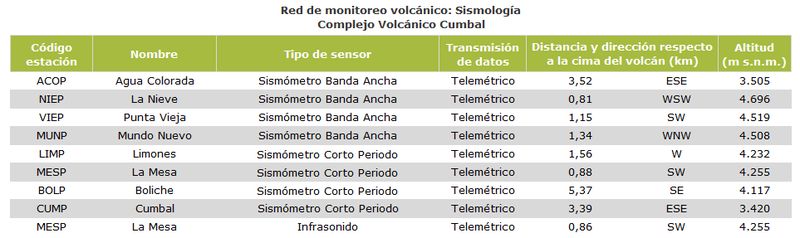

Características de las estaciones sísmicas y de la estación de infrasonido Volcán Cumbal.


EstaciónCódigoTipo de SensorComponenteTipo de estación

Distancia al cráter

(Km)

Dirección Respecto al cráterAltitud (msnm)
Punta ViejaVIEZSismómetro Banda AnchaTriaxialTelemétrica0.9ENE4519
La NieveNIEZSismómetro Banda AnchaTriaxialTelemétrica1.0WSW4696
La MesaMEVZSismómetro Corto PeriodoTriaxialTelemétrica1.3SE4270
La MesaMEACSensor de Infrasonido1 EntradasTelemétrica1.3SE4270
LimonesLIMZSismómetro Corto PeriodoTriaxialTelemétrica1.6SSE4239
CumbalCUMZSismómetro Corto PeriodoVertical

Telemétrica

RSNC

12ESE3143


Red de Monitoreo en Deformación

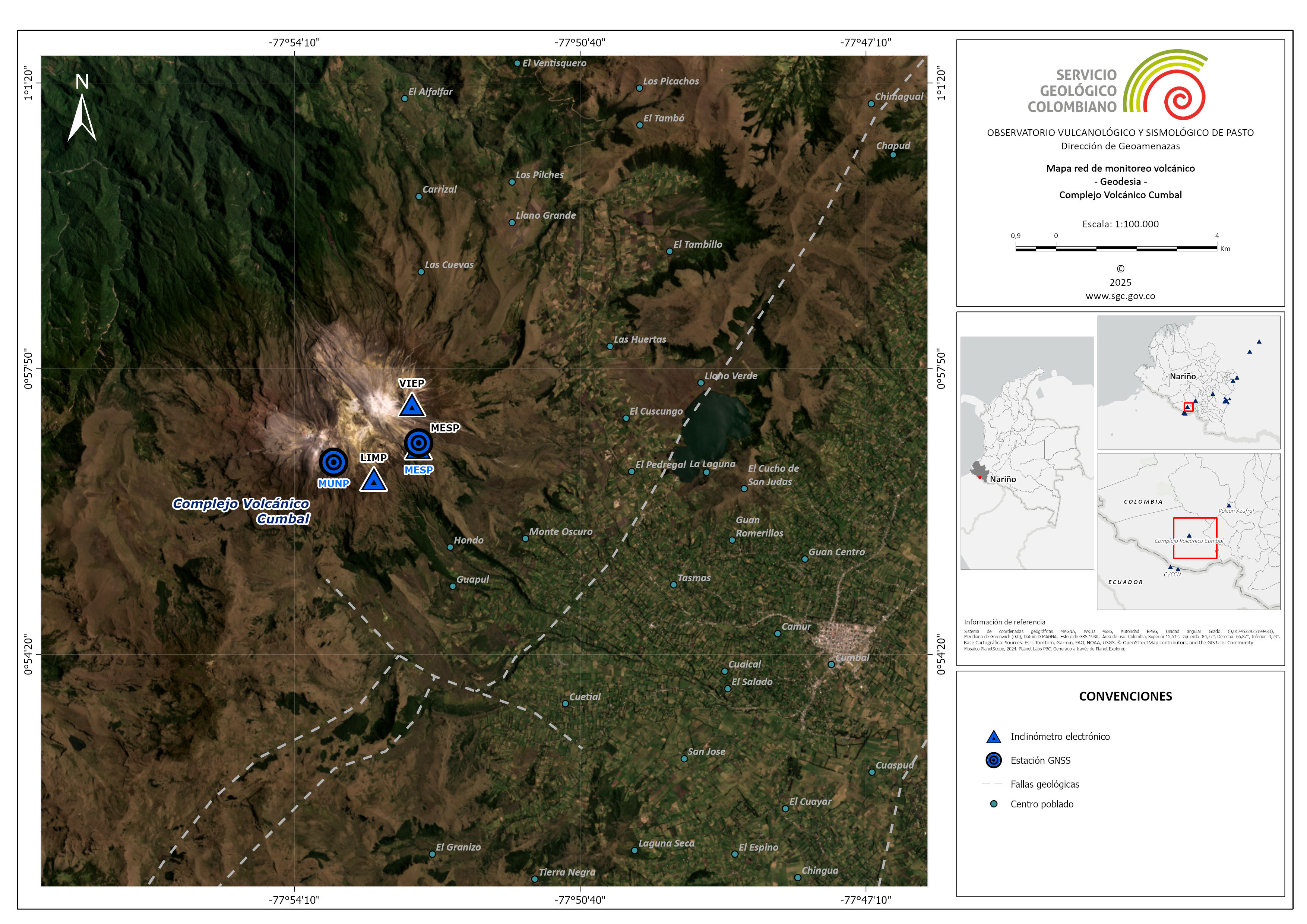

Localización de los inclinómetros electrónicos telemétricos que conforman la red de vigilancia del volcán Cumbal, para el seguimiento de la deformación en superficie.

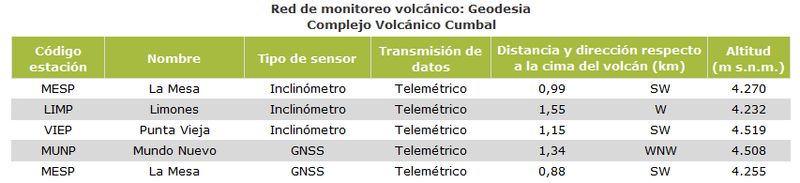

Inclinómetros electrónicos telemétricos que forman parte de la red de vigilancia en deformación del  Volcán Cumbal.

Inclinómetros electrónicos

Distancia al Cráter

(Km)

Ubicación respecto al cráter principal

Altitud

(msnm)

La Nieve0.2E4696
Limones1.5SE4232
Punta Vieja2.0NE4519
La Mesa2.5ESE4270

Red de Monitoreo en Geoquímica

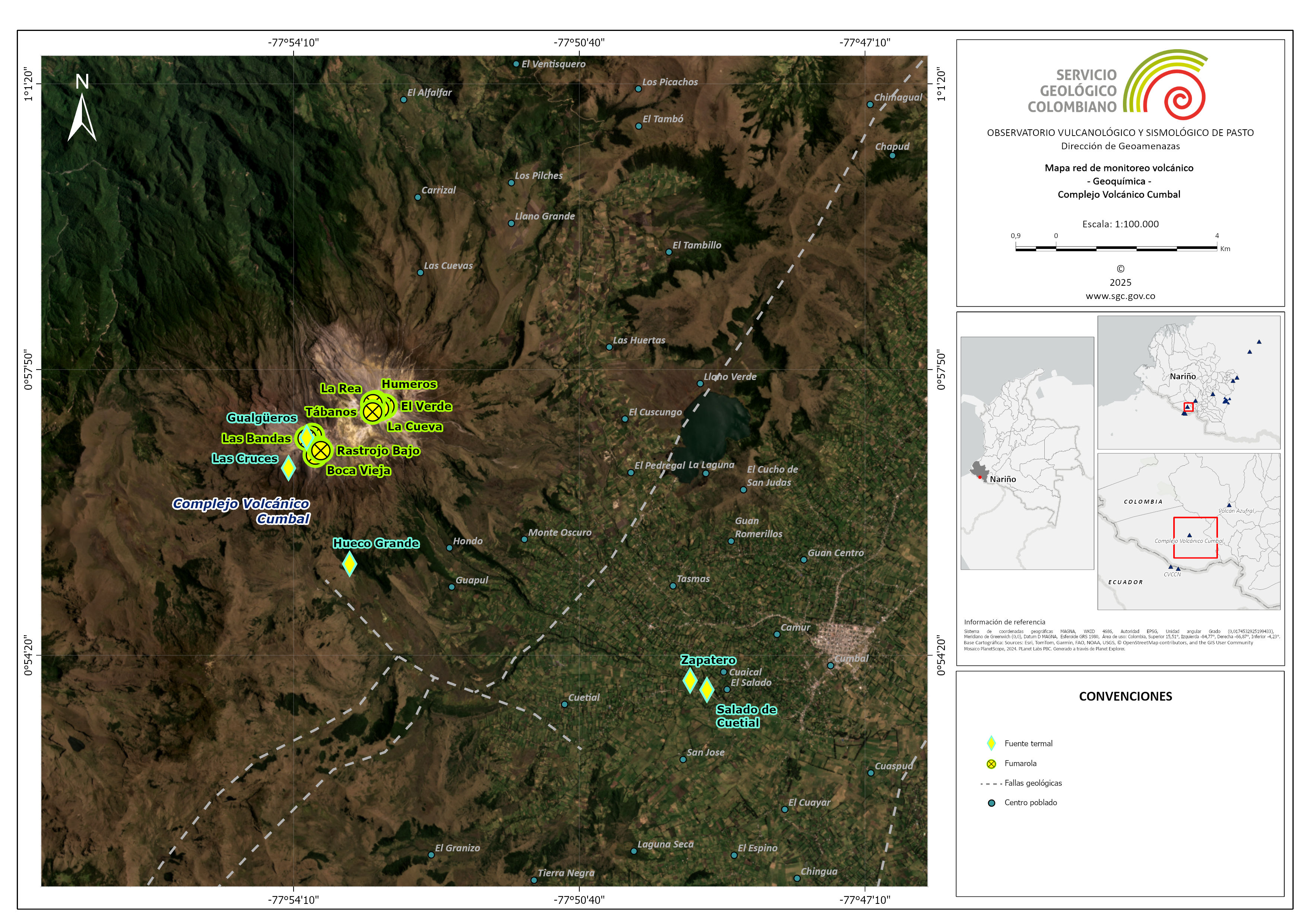

Red de monitoreo geoquímico en volcán Cumbal

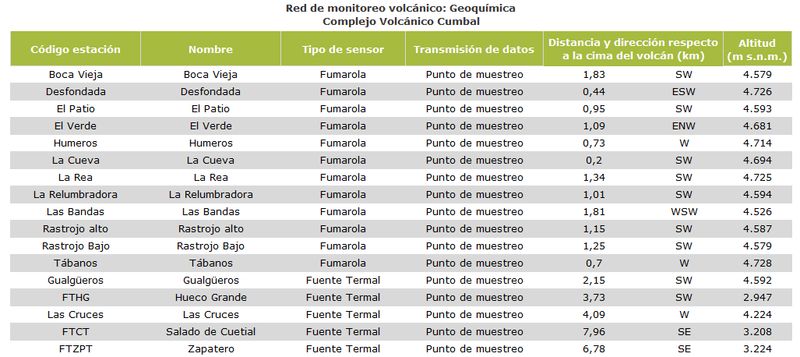

Red de estaciones no telemétricas  para el monitoreo geoquímico del Volcán Cumbal.


EstaciónDistancia al Cráter
(Km)
Tipo de estaciónUbicación Respecto
al Cráter Principal
Altitud
(msnm)
Zapatero9,6No telemétricaSE3224
Cuetial10,0No telemétricaSE3208
Hueco Grande3,0No telemétricaS2947
Las Cruces3,1No telemétricaW3020
Güalgüeros0,8No telemétricaNE4592
Fumarola El Verde0,6No telemétricaE4698
Fumarola Desfondada0,9No telemétricaE4764
Fumarola Rastrojo Alto0,9No telemétricaSW4598



Red de monitoreo en   Geofísica



Ubicación de las cámaras en vivo para registro de video e imágenes de la actividad superficial en el Complejo Volcánico de Cumbal.

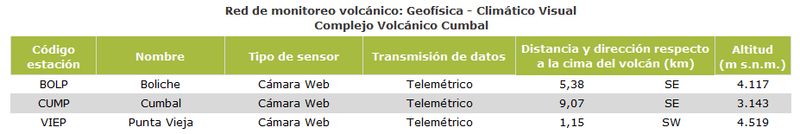

Cámaras en vivo telemétricas para registro de video e imágenes de la actividad superficial en el Complejo Volcánico de Cumbal.

Cámara WebDistancia al CráterUbicación Respecto a la cima del Complejo Volcánico (Km)Altitud (msnm)
Cumbal12.6SE3143
Punta Vieja2.0NE4519
