 Redes de monitoreo

Red de Vigilancia Volcán Azufral


Red sísmica del Volcán Azufral

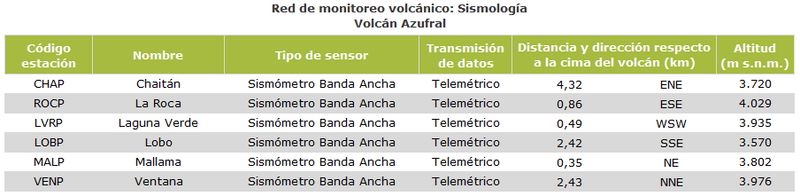

Características de las estaciones de la Red sísmica del Volcán Azufral.

EstaciónCódigoTipo de SensorComponenteTipo de estación

Distancia al cráter

 (Km)

Dirección Respecto al cráterAltitud (msnm)
La RocaROCZSismómetro Corto periodoTriaxialTelemétrica0.7ESE4021
LagunaLAGZSismómetro Banda AnchaTriaxialTelemétrica0.8WSW3921
VentanaVENZSismómetro Banda AnchaTriaxialTelemétrica2.2NNE3977
LoboLOBZSismómetro Banda AnchaTriaxialTelemétrica2.5SSE3557
ChaitánCHAZSismómetro Banda AnchaTriaxialTelemétrica4.0ENE3750


Red de Monitoreo en Deformación

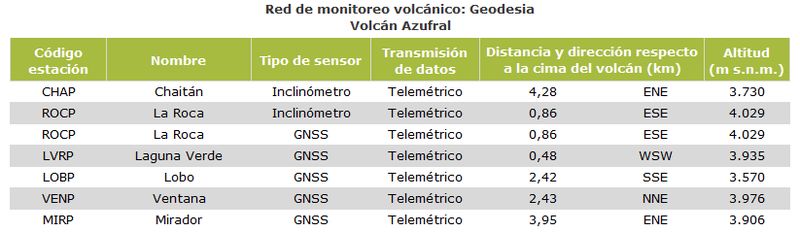

Localización de las estaciones telemétricas y no telemétricas (inclinómetros, EDM y GNSS) que conforman la red de vigilancia  del Volcán Azufral, para el seguimiento de la deformación en superficie.


Inclinómetros electrónicos telemétricos que forman parte de la red de vigilancia en deformación del Volcán Azufral.


Inclinómetros electrónicosDistancia al centro de la Laguna Verde (Km)Ubicación respecto al centro de la Laguna VerdeAltitud (msnm)
La Roca1.2E4010
Chaitán4.3ENE3730


Estaciones GNSS telemétricas que forman parte de la red de vigilancia en deformación del Volcán Azufral.


Estaciones GPSDistancia al centro de la Laguna Verde (Km)Ubicación respecto al centro de la Laguna VerdeAltitud (msnm)
La Roca1.2E4010
Laguna0.5SW3934
​Lobo​2.4​SE​3569



Ubicación de las bases y prismas para toma de datos no telemétricos usando la técnica EDM en el Volcán Azufral.


EstaciónCódigoDistancia al Cráter
(Km)
Ubicación Respecto
al Cráter Principal
Altitud
(msnm)
Mojón EAB11.02NNE3968
Chimangual EAB24.37SW3217
PanamalEAB33.71SW3278
El EspinoEAB43.60SSE3304
P01EAP11.20E4015
P02EAP21.27N3830
P03EAP31.25W3813
P04EAP41.83N3997
P05EAP50.36SE4057
P06EAP64.26NE3713
P07EAP72.90NE3802
P08EAP81.20S3796
P09EAP92.51SW3488
P010EAP100.47SE3892
P011EAP110.77S3738
P012EAP121.83SE3555


Red de monitoreo en Geofísica


Red de monitoreo geofísico en el volcán Azufral, ubicando las cámaras en vivo para el registro de video e imágenes de la actividad superficial y una estación con sensores para el seguimiento de las variaciones de los campos eléctricos y magnéticos.

Red de estaciones para el monitoreo de las variaciones d elos campos eléctricos y magnéticos, en el Volcán Azufral.


 Estación

Transmisión de datosTipo
de Sensor
ComponenteDistancia al Cráter (Km)Dirección Respecto
al Cráter Principal
Altitud
(msnm)
Lobo EMDigitalMagnetómetroTriaxial2.4SE3559
Lobo EMDigitalAutopotencialBiaxial2.4SE3559


Cámara en vivo para registro de video e imágenes de la actividad superficial en el Volcán Azufral.


Cámara en vivo

Distancia al Cráter

(Km)

Ubicación Respecto la laguna Verde Altitud (msnm)
Azufral0,43E3956


Red de Monitoreo en Geoquímica



Red de monitoreo Geoquímico del Volcán Azufral

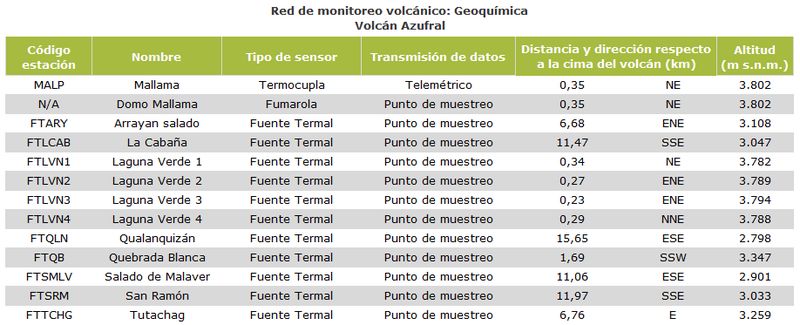

Red de estaciones telemétricas y no telemétricas para el monitoreo geoquímico del Volcán Azufral.


EstaciónDistancia al Cráter
(Km)
Tipo de estaciónUbicación Respecto
al Cráter Principal
Altitud
(msnm)
San Ramón12,0No telemétricaSE3037
La Cabaña11,4No telemétricaSE3052
Salado de Malaver11,1No telemétricaSE2098
Tutachag6,9No telemétricaE3259
Arrayán Salado6,7No telemétricaNE3108
Quebrada Blanca2,6No telemétricaSW3370
LV10,5No telemétricaN3782
LV20,4No telemétricaE3789
LV30,4No telemétricaE3789
LV40,35No telemétricaW3788
Termocupla Mallama0,5TelemétricaE4155
Fumarola Mallama0,5No telemétricaE3804
