 Redes de monitoreo

Redes de monitoreo sísmico Volcán Doña Juana

Red de sísmica de los volcanes Doña Juana y Las Ánimas.

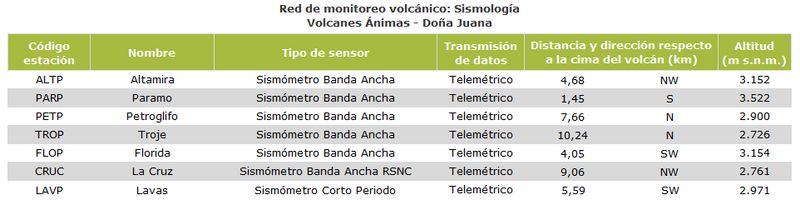

Características de las estaciones sísmicas de los volcanes Doña Juana y Ánimas.


EstaciónCódigoTipo de SensorComponenteTipo de estaciónDistancia a la cima (Km)Dirección Respecto a la cimaAltitud (msnm)
PáramoPAVZSismómetro Banda AnchaTriaxialTelemétrica1.8S Doña Juana3533
FloridaFLVZSismómetro Corto PeriodoTriaxialTelemétrica2.8WNW Doña Juana3140
LavasLAVZSismómetro Corto PeriodoTriaxialTelemétrica4.4SW Doña Juana2954
AltamiraALTZSismómetro Banda AnchaTriaxialTelemétrica4.4N Doña Juana3137
La CruzCRUZSismómetro Corto PeriodoVerticalTelemétrica RSNC7.7W Las Animas2761
PetroglifoPETZSismómetro Banda AnchaTriaxialTelemétrica8.2W Las Animas2905
TrojeTROZSismómetro Banda AnchaTriaxialTelemétrica10NWW Las Animas2726

Red de Monitoreo en Geoquímica

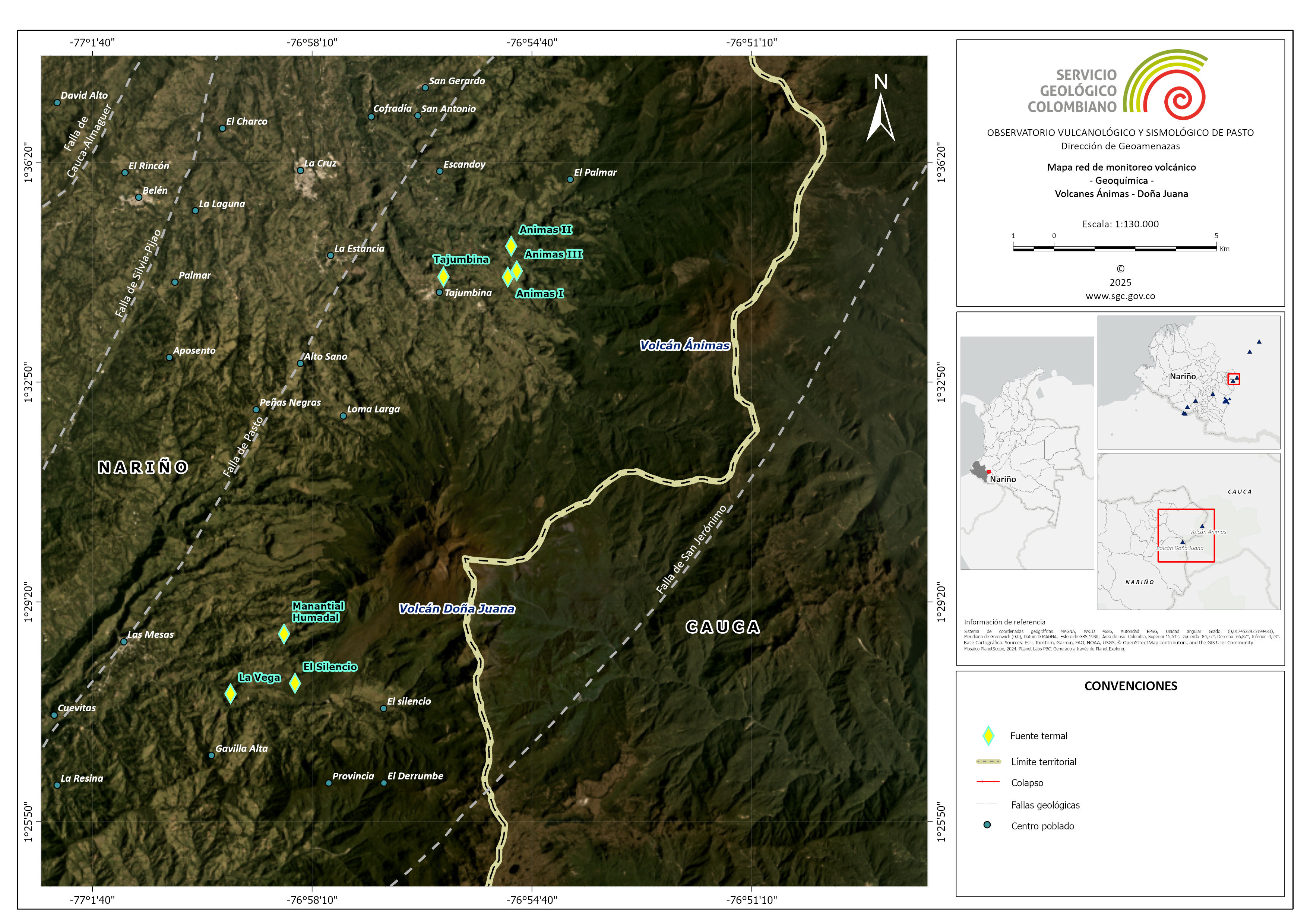

Red de monitoreo geoquímico en los volcanes Doña Juana y Las Ánimas.

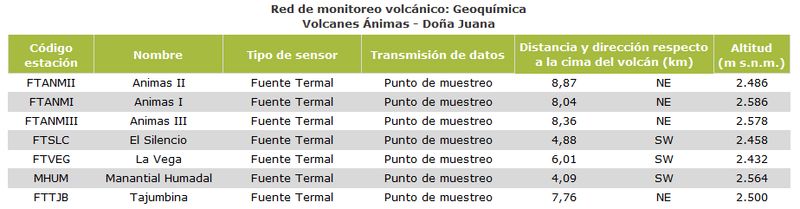

Red de estaciones no telemétricas  para el monitoreo geoquímico de los volcanes Doña Juana y Ánimas.

EstaciónDistancia al Cráter
(Km)
Tipo de estaciónUbicación Respecto
al Cráter Principal
Altitud
(msnm)
Tajumbina9,5No telemétricaNW2500
Animas l7,3No telemétricaW2586
Animas ll6,8No telemétricaW2486
Animas lll6,6No telemétricaW2578
El Silencio5,1No telemétricaSW2458
La Vega6,8No telemétricaSW2432


Red de Monitoreo en Deformación

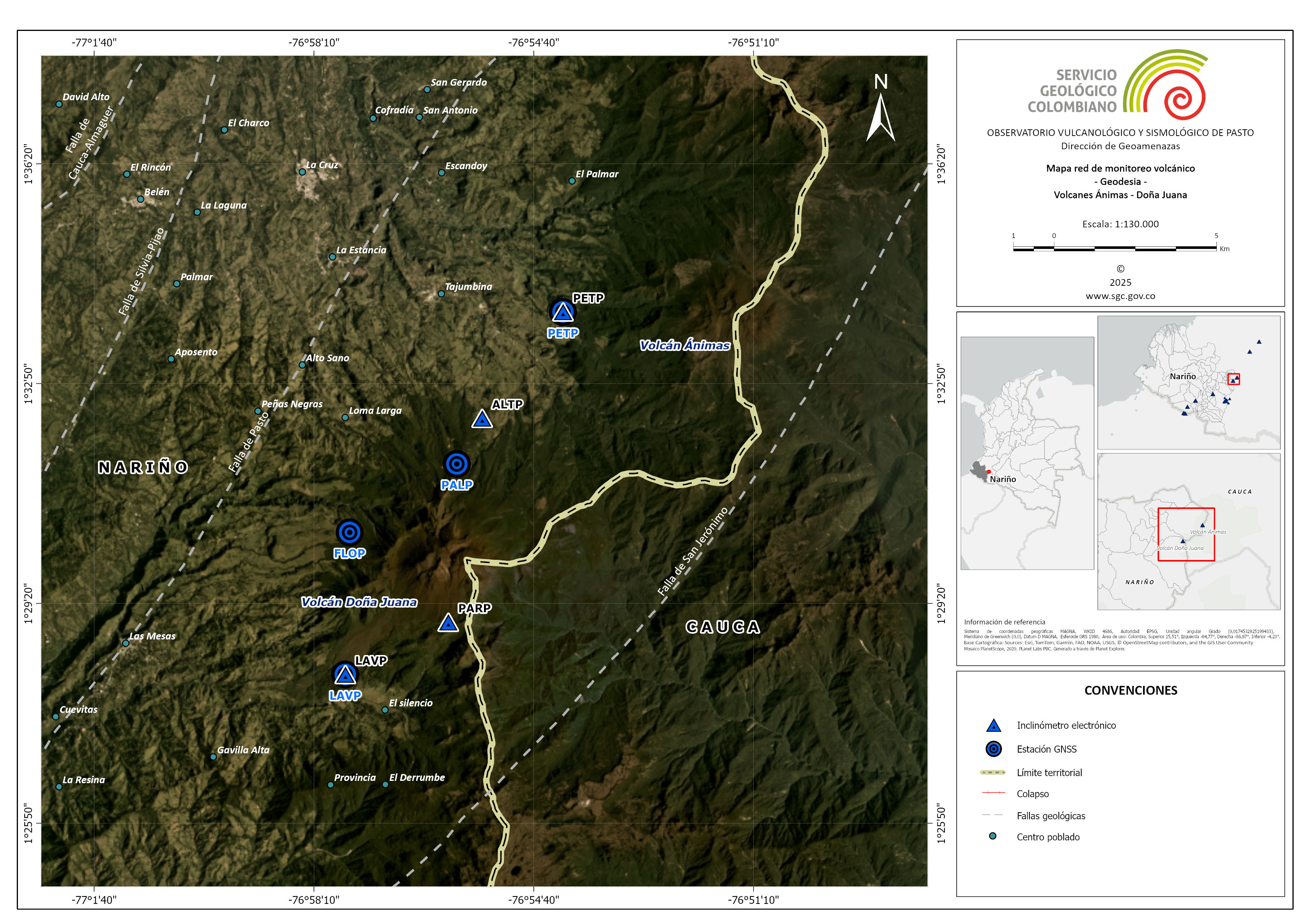

Localización de las estaciones telemétricas (inclinómetros y GNSS) que conforman la red de vigilancia en deformación de los volcanes Doña Juana y Las Ánimas.

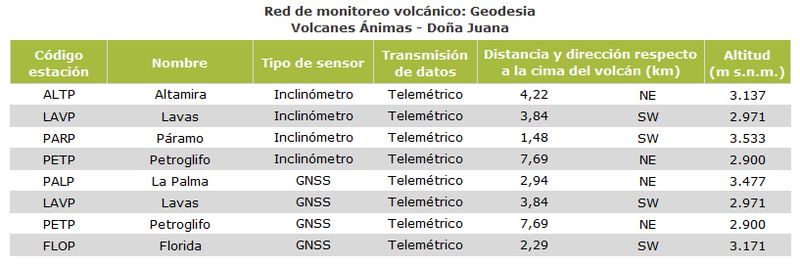

Inclinómetros electrónicos telemétricos que forman parte de la red de vigilancia en deformación en  los volcanes Doña Juana y Ánimas.

Inclinómetros electrónicos

Volcán Doña Juana

Distancia al Cráter (Km)Ubicación respecto al cráter principal

Altitud

(msnm)

Florida2.3W3140
Lavas4.1SW3145
Páramo2.1SE3533


Inclinómetros electrónicos

Volcán Las Ánimas

Distancia al Cráter (Km)Ubicación respecto al cráter principal

Altitud

(msnm)

Altamira7.9SW3137
Petroglifo4.6NW2905

Estación GNSS telemétrica instalada en el Volcán Doña Juana.

Estaciones GPS

Volcán Doña Juana

Distancia al Cráter (Km)Ubicación respecto al cráter principalAltitud (msnm)
La Palma2.7NNW3478


Estación GNSS telemétrica instalada en el Volcán Las Ánimas.


Estaciones GPS

Volcán Las Ánimas

Distancia al Cráter

(Km)

Ubicación respecto al cráter principalAltitud (msnm)
Pradera4.0WSW2995
