 Redes de monitoreo

Volcán Galeras

Redes de monitoreo sísmico Volcán Galeras

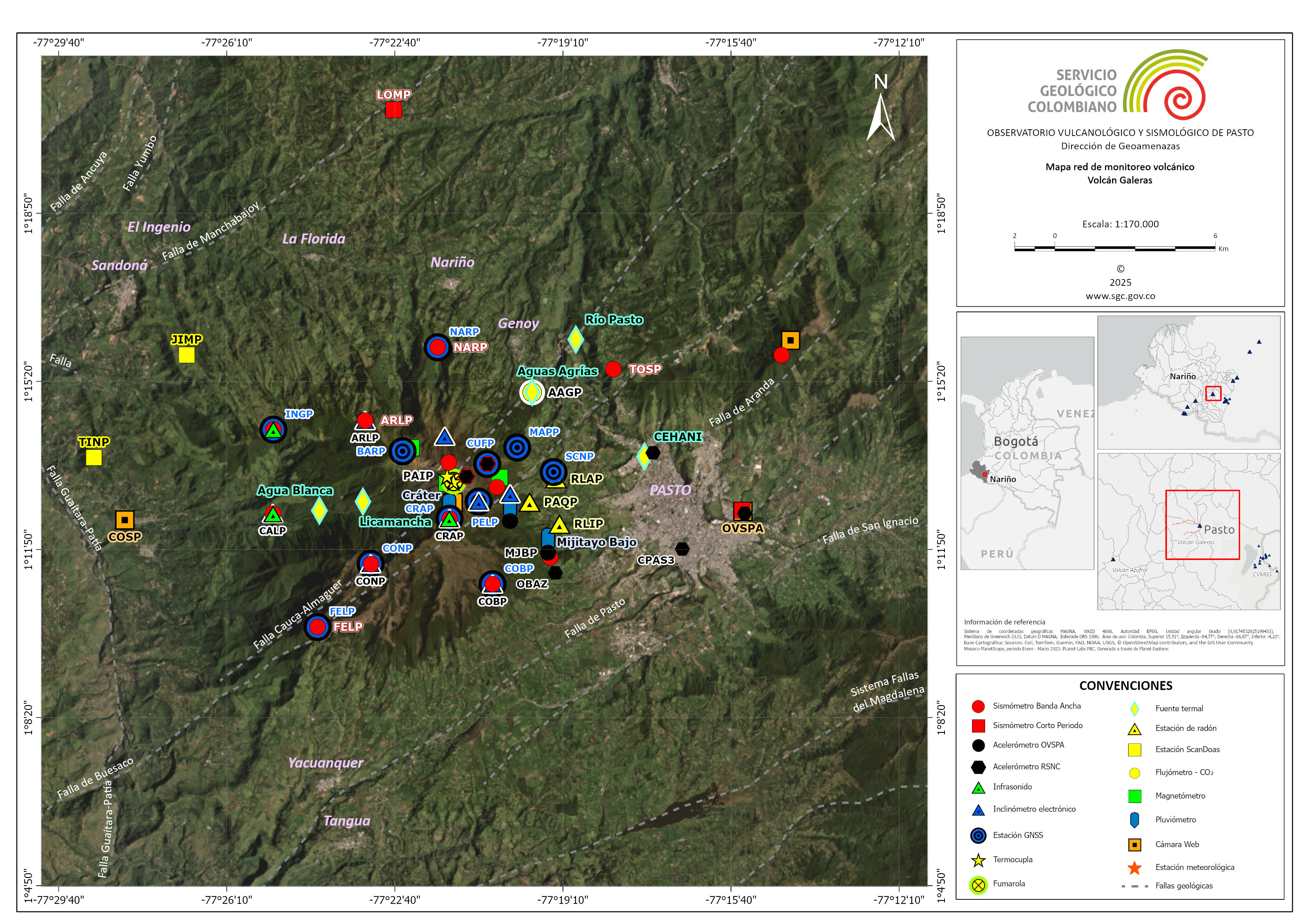

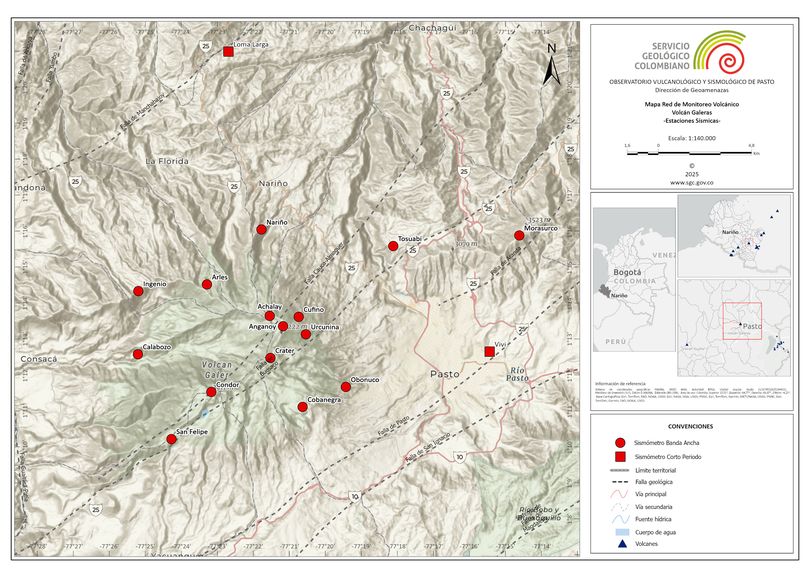

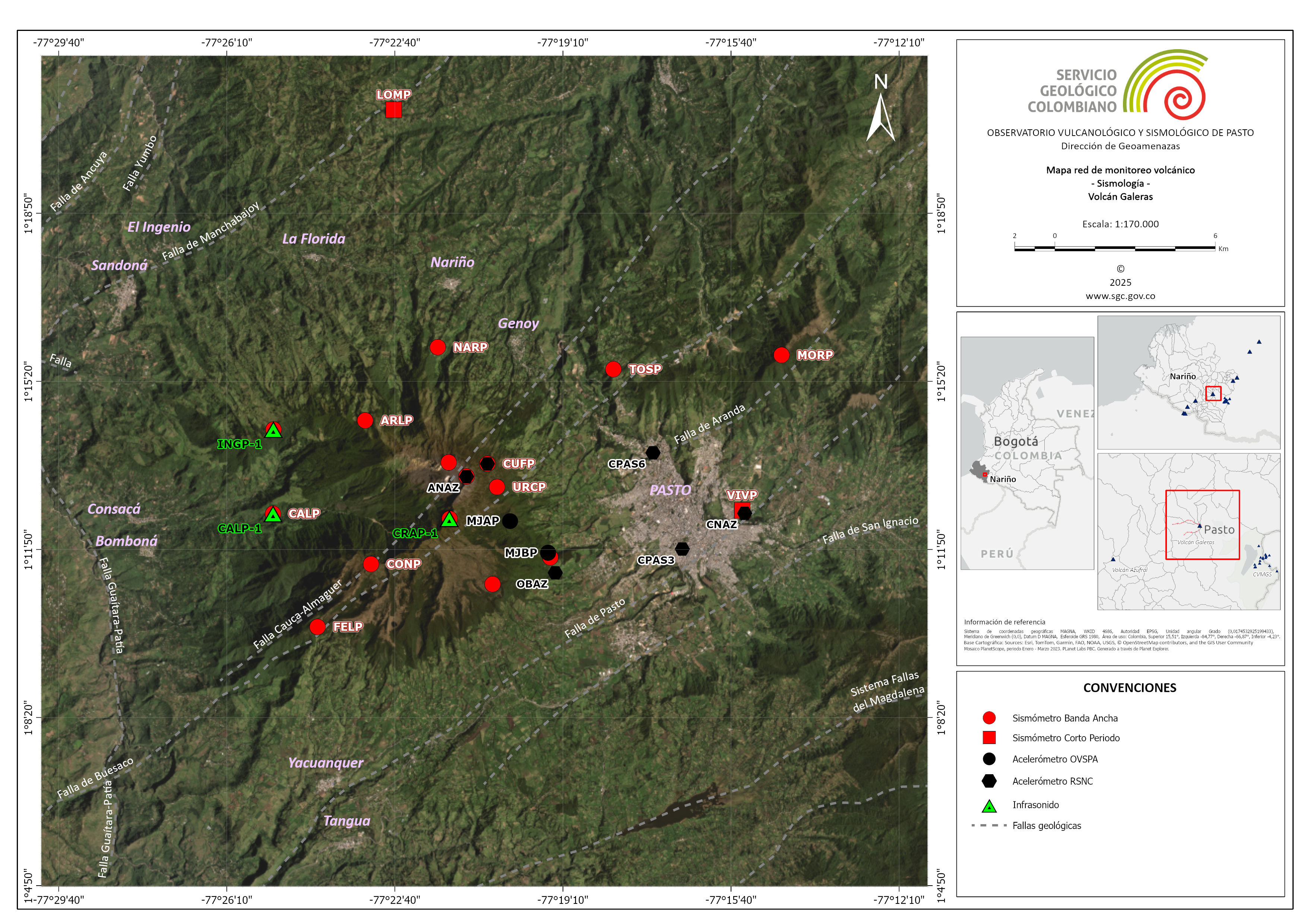

Red de sísmica y de variaciones de presión acústica del volcán Galeras. La red sísmica comprende sismómetros de corto periodo, sismómetros de banda y sensores de movimiento fuerte o acelerómetros. La red de sensores de presión acústica está compuesta por sensores de infrasonido.

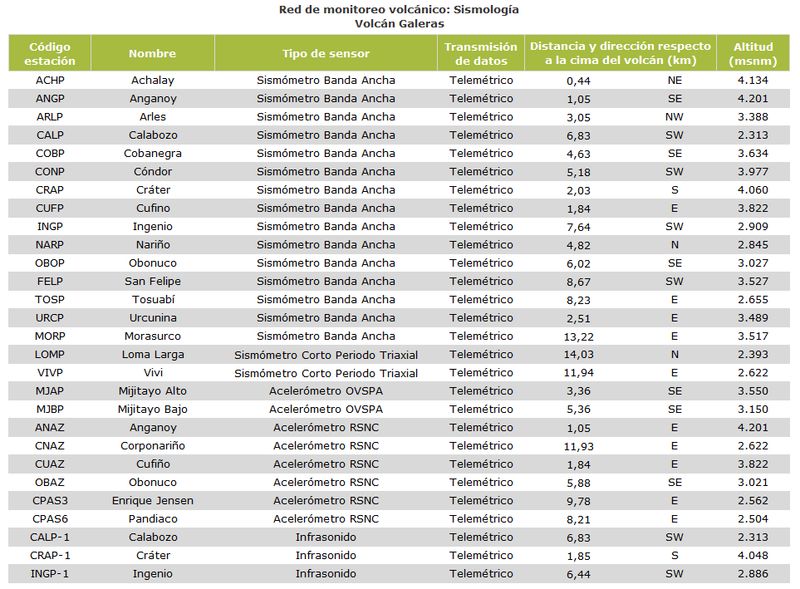

Características de las estaciones que integran la red sísmica y de presión acústica del Volcán Galeras.


EstaciónCódigoTransmisión de DatosTipo de SensorComponenteDistancia al Cráter (Km)Dirección Respecto al CráterAltitud (msnm)
AnganoyANGVDigitalSismómetro Banda AnchaTriaxial0,7E4227
AnganoyANAZDigitalAcelerómetroTriaxial0,7E4227
CufiñoCUVZDigitalSismómetro Banda AnchaTriaxial1,4ENE3828
CufiñoCUAZDigitalAcelerómetroTriaxial1,4ENE3828
CráterCRAZDigitalSismómetro Banda AnchaTriaxial1.5S4032
UrcuninaURCRDigitalSismómetro Banda AnchaTriaxial2,4ESE3494
ArlésARLZDigitalSismómetro Banda AnchaTriaxial4WNW3450
CobanegraCOB3DigitalSismómetro Banda AnchaTriaxial4.3SSE3625
CóndorCONDDigitalSismómetro Corto periodoTriaxial4,4SW3977
CóndorCONADigitalSensor de Presión Acústica4 Entradas4,4SW3977
Nariño-2NR2ZDigitalSismómetro Banda AnchaTriaxial5.2NNW2856
ObonucoOBVRDigitalSismómetro Banda AnchaTriaxial5.4SE3021
ObonucoOBAZDigitalAcelerómetroTriaxial5.4SE3021
CalabozoCAVZDigitalSismómetro Corto PeriodoTriaxial6,9WSW2313
CalabozoCAMIDigitalSensor de infrasonido4 Entradas6,9WSW2313
IngenioINGZDigitalSismómetro Banda AnchaTriaxial7WNW2890
San FelipeSNFZDigitalSismómetro Banda AnchaTriaxial7,6SW3491
San JuanSJUZDigitalSismómetro Banda AnchaTriaxial10,6



ENE

2898
CorponariñoCNAZDigitalAcelerómetroTriaxial11,5ESE2600
MorasurcoMORZDigitalSismómetro Corto PeriodoTriaxial13,7ENE3504
CráterCRACDigitalSensor de Infrasonido4 Entradas1.5S4032
CóndorCONADigitalSensor de Infrasonido4 Entradas4,4SW3977
CalabozoCAMIDigitalSensor de Infrasonido4 Entradas6,9WSW2313


Red de Monitoreo en Deformación

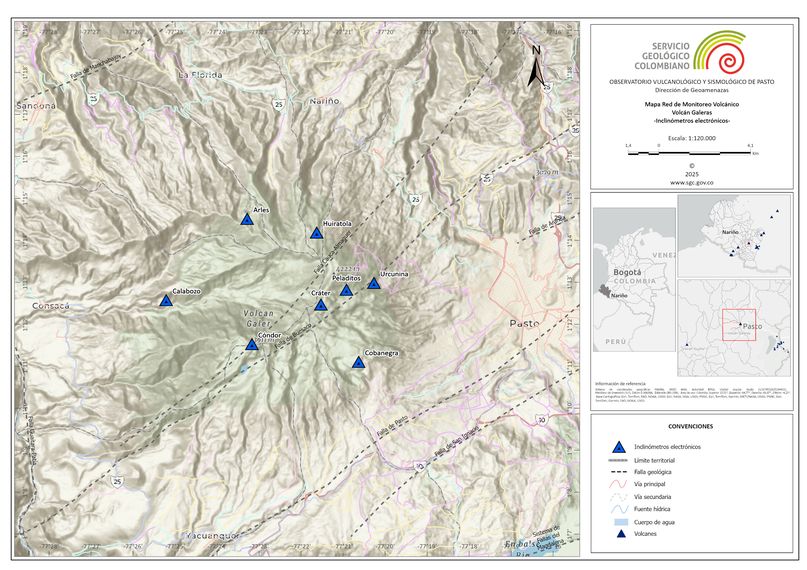

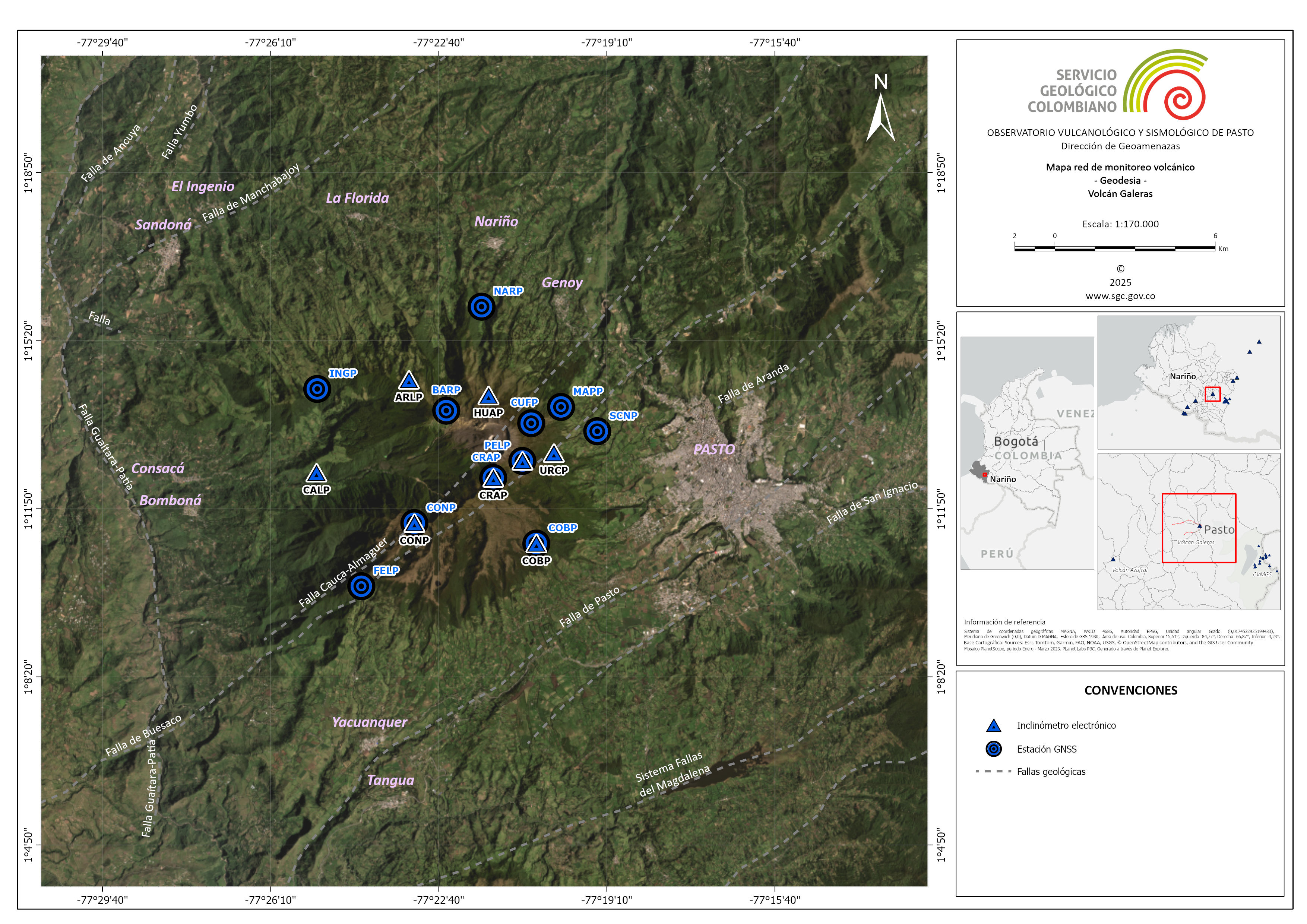

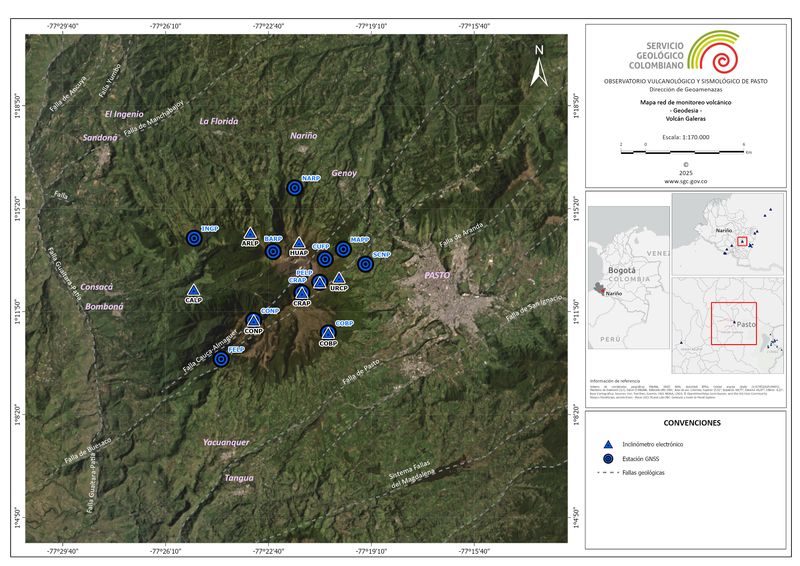

Localización de las estaciones telemétricas y no telemétricas (inclinómetros, EDM y GNSS) que conforman la red de vigilancia del volcán Galeras para el seguimiento de la deformación en superficie.


Inclinómetros electrónicos telemétricos que forman parte de la red de vigilancia en deformación del  volcán Galeras.


Inclinómetros ElectrónicosDistancia al Cráter
(Km)		Ubicación Respecto
al Cráter Principal		Altitud
(msnm)
Cráter0,8E4060
Peladitos1,4SE3850
Huairatola1,7N3745
Urcunina2,3ESE3494
Cobanegra3,9SSE3625
Arlés4,0NW3450
Cóndor4,9SW3985
Calabozo7,1WSW2350




Estaciones GNSS telemétricas que forman parte de la red de vigilancia en deformación del  volcán Galeras.
Estaciones
GNSS		Distancia al Cráter
(Km)		Ubicación Respecto
al Cráter Principal		Altitud
(msnm)
Peladitos1,4SE3850
Cráter1,5S4048
Cufiño1,9ENE3800
Barranco2,6NW3904
Chiguaco2,8NNE3513
San Cayetano4,1E3035
Ingenio7,0WNW2907
Cóndor7,6SW3520



Ubicación de las bases y prismas para toma de datos no telemétricos usando la técnica EDM en el Volcán Galeras.

EstaciónCódigoDistancia al Cráter
(Km)		Ubicación Respecto
al Cráter Principal
​Altitud
(msnm)
PastusidadEGB19.08SE2760
Mapachico - EscuelaEGB250.6NE​2716
ChapacualEGB310.64SW2543
P01EGP15.97SE​2668
​P02​EGP2​2.37​NE​3433
​P03​EGP3​3.23​NE​3181
​P04​EGP4​4.19​NE​2864
​P05​EGP5​10.08​SW​2678
​P06​EGP6​8.22​SW​3334
​P07​EGP7​11.34​SW​2482


Red de Monitoreo en Geoquímica

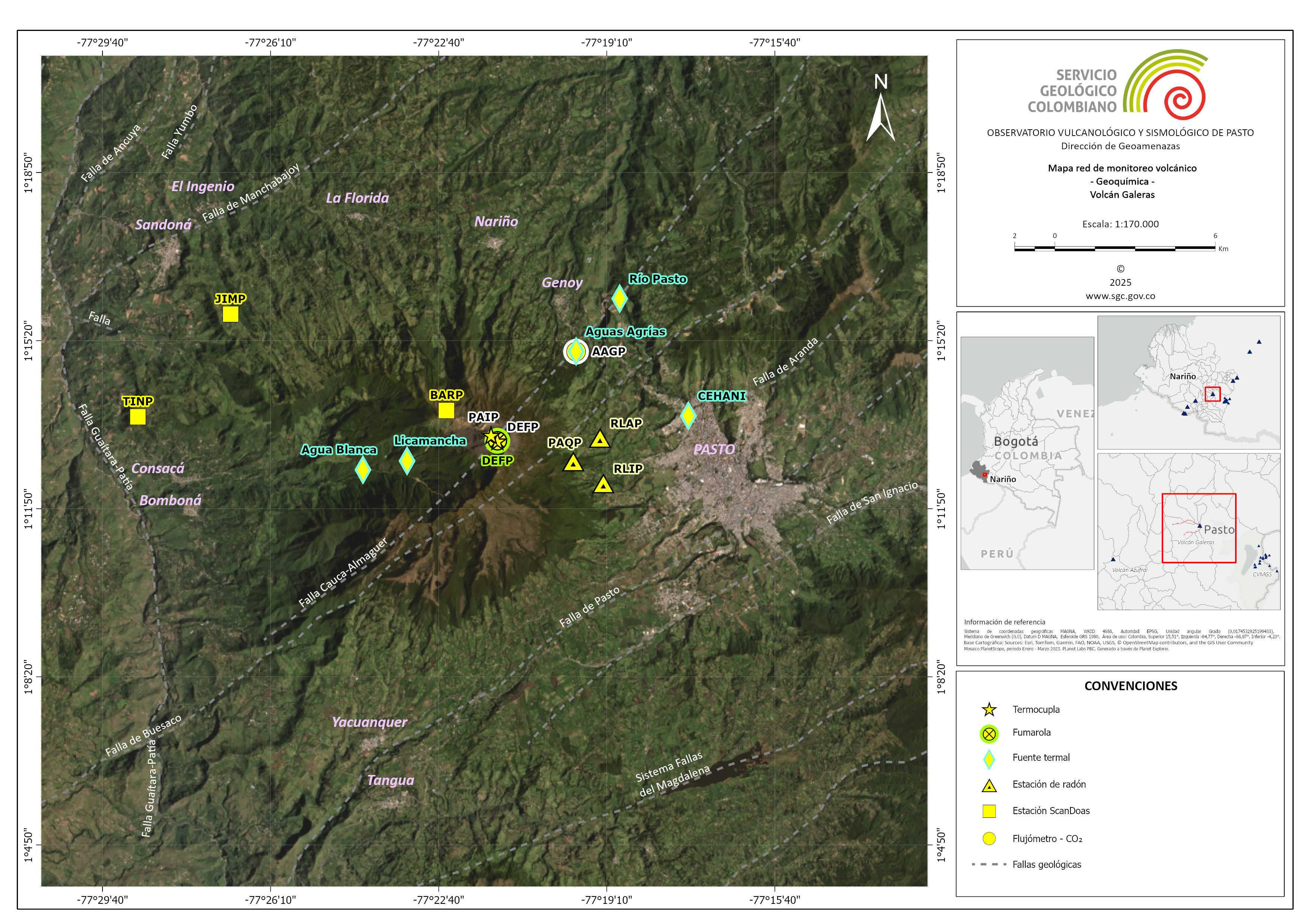

Red de monitoreo geoquímico en el Volcán Galeras

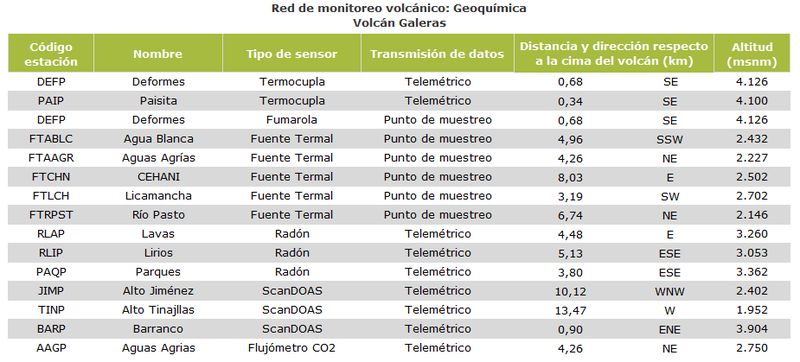

Red de estaciones telemétricas y no telemétricas para el monitoreo geoquímico del Volcán Galeras.

EstaciónDistancia al Cráter
(Km)		Tipo de estaciónUbicación Respecto
al Cráter Principal
​Altitud
(msnm)
Parques3,6No telemétricaESE3358
Lavas4,5No telemétricaE3053
Lirios4,7No telemétricaSE3000
Anganoy0,9No telemétricaE4223
​Base Militar0,75No telemétricaE4260
Mirador0,85No telemétricaE4249
Fumarola0,01No telemétricaW​4096
CO2/SO20,01No telemétrica​W4096
Cehani7,8No telemétricaNE2502
Fuente Blanca​8,3No telemétrica​W​2432
​Licamancha​3,2​No telemétrica​W​2702
​Río Pasto​7,5​No telemétricaNE​2146
​Aguas Agrías​4,9​No telemétrica​NE​2227
​Santa Bárbara​8,0​Telemétrica​NW​2608
​Alto Jimenez​11,0​Telemétrica​NW​2402
​Alto Tinajillas​13,6​Telemétrica​W​1952
​​​​​



Red de monitoreo Geofísica

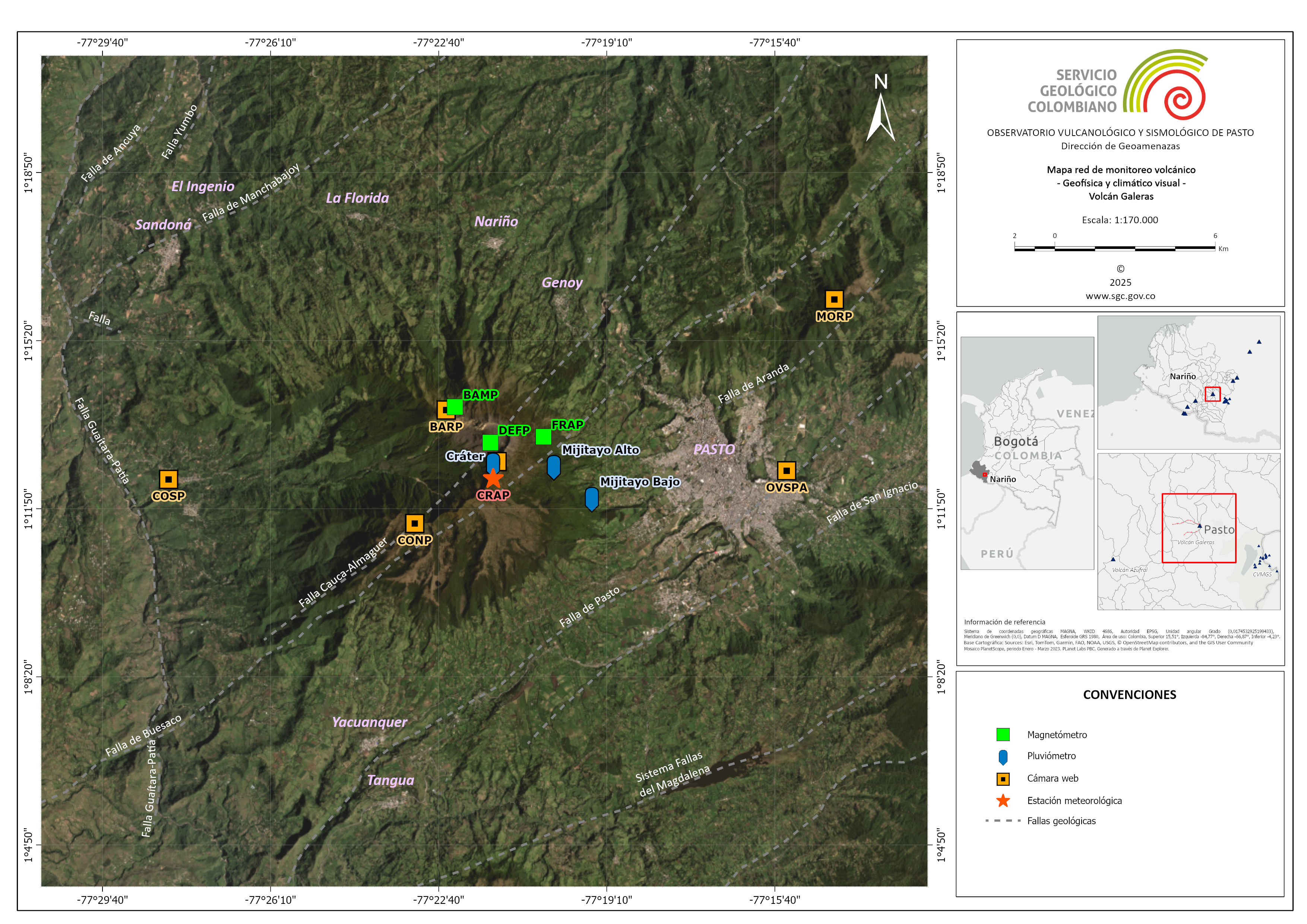

Red de monitoreo geofísico en el Volcán Galeras, ubicando las cuatro cámaras web de la zona, dos estaciones de monitoreo de flujos de lodo conformados por geófonos y pluviómetros, una estación metereológica, tres estaciones de monitoreo de las variaciones de campos magnéticos y dos estaciones de monitoreo de variaciones de campos eléctricos.

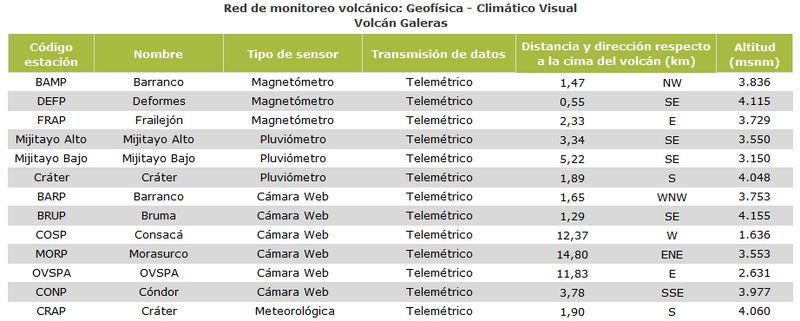

Red de estaciones para el monitoreo de los campos eléctricos y magnéticos, en el Volcán Galeras.

EstaciónTransmisión de datosTipo de sensor​ComponenteDistancia al cráter (Km)​Dirección respecto al cráter principal
​Altitud
(msnm)
FrailejónDigitalAutopotencial​Biaxial2,3​E3352
FrailejónDigitalMagnético​Triaxial2,3​E3352
BarrancoDigitalAutopotencial​Biaxial1,4​NW3834
BarrancoDigitalMagnético​Triaxial1,4​NW3834
CráterDigitalMagnético​Triaxial2,3​SSE4013


Estación para el monitoreo de los parámetros meteorológicos en el sector de la cima del Volcán Galeras.

Estación Código
Tipo de sensorDistancia al cráter (Km)​Dirección respecto al cráter principal
​Altitud
(msnm)
Cráter Geónica Meteorológica
Dirección de viento Velocidad del viento
Temperatura del aire
Humedad relativa
Punto de Rocío
Presión Atmosférica
Pluviómetro		1.5S
4032

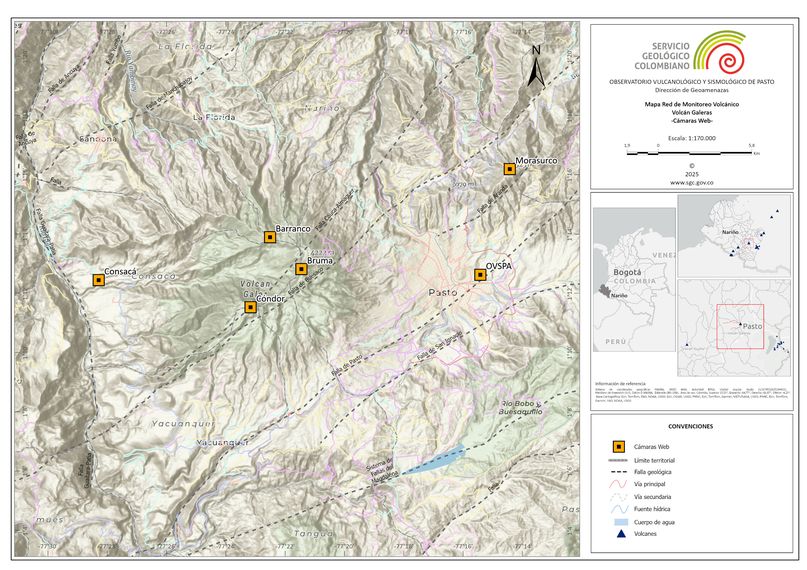

Cámaras en vivo telemétricas para registro de videos e imágenes de la actividad superficial del Volcán Galeras.

Cámara WebDistancia al cráter (Km)​Ubicación respecto al cráter principal
​Altitud
(msnm)
Consacá12.7SW
1636
​Barranco​12.6NW​3879
​Bruma​1.0​SE​4155
​OVSP Web​11.4​SE​2631



Estaciones telemétricas para monitoreo de flujos de lodo, instadas en la cuenca del Río Mijitayo.

Estación flujos de lodo y pluviómetros Distancia al cráter (Km)​Ubicación respecto al cráter principal
​Altitud
(msnm)
Mijitayo Alto3.3ESE
3550
Mijitayo Bajo5.2SE3150
